[kubernetes] 노드당 Secondary IP 숫자 줄이는 방법, warmIP세팅

ㅁ 개요

  AWS EKS로 구성된 워커노드가 가동되어 파드들이 생성되는 과정에서 생성 지연되고 있었다. 원인은 kubernetes 특정 노드가 IP를 과점유하면서 다른 노드에서 파드 생성 시 프라이빗 IP가 부족하여 발생하는 문제였다. 원인 분석 과정에서 WARM_IP_TARGET와 MINIMUM_IP_TARGET의 설정 방법에 대해서 알게 되어서 그 과정을 정리하였다.





ㅁ 파드 생성 지연 발생

 ㅇ 새로운 노드에서 파드들이 생성되는 중에 지연이 발생하였다.

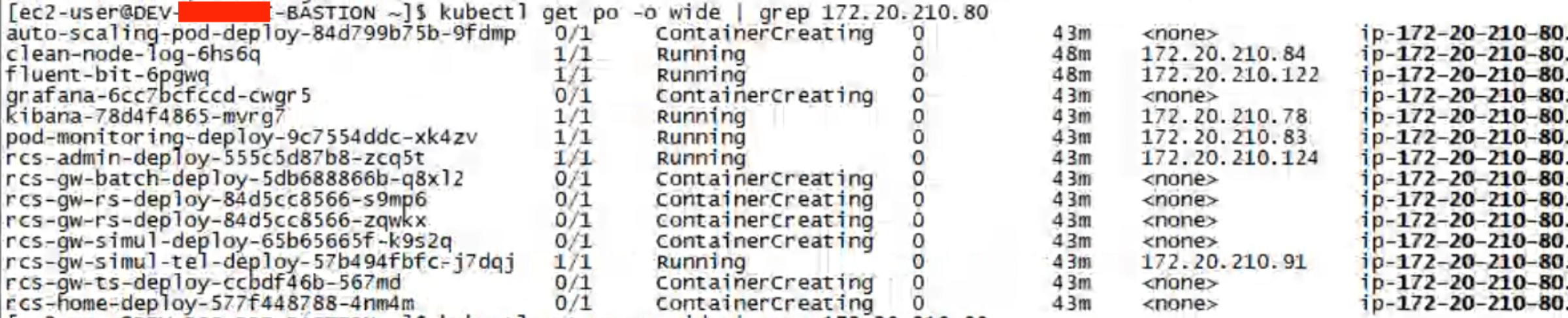

 ㅇ 그림처럼 43분동안 계속 ContainerCreating 상태에서 지연이 발생하였다.

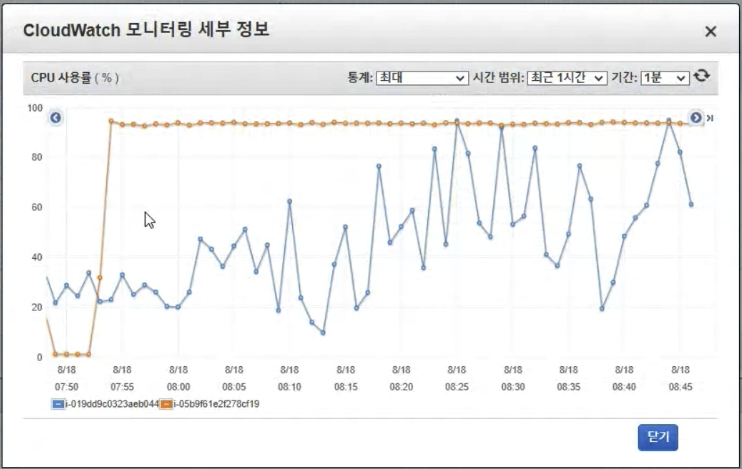

ㅁ 노드 CPU 부하 확인





ㅁ 특정 노드에 IP 과점유 상태 확인

 ㅇ 시스템 점검 중 노드에 보조 프라이빗 IP가 너무 많은 것을 확인하였다.





ㅁ WARM_IP_TARGET와 MINIMUM_IP_TARGET 설정

 WARM_IP_TARGET를 통해 노드에서 신규 포드가 사용 가능한 IP 주소의 수를 지정할 수 있다. 예를 들어, WARM_IP_TARGET을 5로 설정하면 5개의 IP 주소를 항상 사용 가능한 상태로 유지한다. 노드의 탄력적 네트워크 인터페이스가 이러한 사용 가능한 주소를 제공할 수 없는 경우에도 사용 가능한 IP 주소를 사용할 수 ipamd있을 때까지 더 많은 인터페이스를 할당하려고 시도한다.

 여기서 주의점은 대규모 클러스터 또는 클러스터에 포드 변동이 심한 경우 이 설정을 사용하지 말아야 한다. 이를 설정하면 EC2 API에 대한 추가 호출이 발생하여 요청이 제한될 수 있다.



WARM_IP_TARGET은 MINIMUM_IP_TARGET와 함께 사용할 때 설정하는 것이 좋다. 둘 다 설정되어 있으면, WARM_IP_TARGET와 MINIMUM_IP_TARGET 두 조건을 모두 충족하려고 시도한다. MINIMUM_IP_TARGET은 각 노드에서 유지할 IP의 하위 갯수를 의미한다. 만약 노드에서 10개의 포드를 실행할 계획이라면 이보다 약간 높게 설정하여 MINIMUM_IP_TARGET은 12을 설정하고  WARM_IP_TARGET은 2로 설정하도록 권고하고 있다. 자세한 내용은 여기 참조



ㅁ 샘플 케이스

Instance type	WARM_ENI_TARGET	WARM_IP_TARGET	MINIMUM_IP_TARGET	Pods	Attached ENIs	Attached Secondary IPs	Unused  IPs	IPs  per  ENI
t3.small	1	-	-	0	1	3	3	3
t3.small	1	-	-	5	3	9	4	3,3,3
t3.small	1	-	-	9	3	9	0	3,3,3
t3.small	-	1	1	0	1	1	1	1
t3.small	-	1	1	5	2	6	1	3,3
t3.small	-	1	1	9	3	9	0	3,3,3
t3.small	-	2	5	0	2	5	5	2,3
t3.small	-	2	5	5	3	7	2	3,3,1
t3.small	-	2	5	9	3	9	0	3,3,3
p3dn.24xlarge	1	-	-	0	1	49	49	49
p3dn.24xlarge	1	-	-	3	2	98	95	49,49
p3dn.24xlarge	1	-	-	95	3	147	52	49,49,49
p3dn.24xlarge	-	5	10	0	1	10	10	10
p3dn.24xlarge	-	5	10	7	1	12	5	12
p3dn.24xlarge	-	5	10	15	1	20	5	20
p3dn.24xlarge	-	5	10	45	2	50	5	49,1





ㅁ aws-node 설정변경

kubectl edit daemonset -n kube-system aws-node

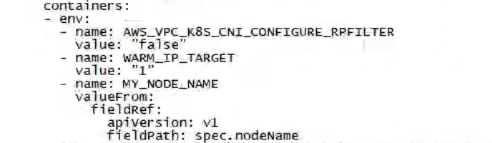

 ㅇ 명령어를 통해  WARM_IP_TARGET의 설정값을 추가 하였다.

 ㅇ 설정값 추가 후 IP 갯수의 변화는 10분정도 소요되었다.



kubectl set env ds aws-node -n kube-system WARM_IP_TARGET=1
kubectl set env ds aws-node -n kube-system MINIMUM_IP_TARGET=10

 ㅇ kubectl set 명령어로 수정도 가능하다.

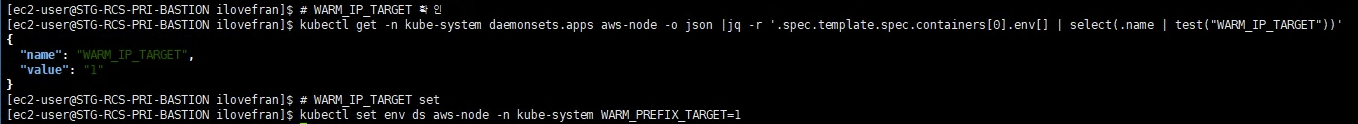

ㅁ 확인하는 방법 추가(22.10.14)

# 확인
$ kubectl get -n kube-system daemonsets.apps aws-node -o json |jq -r '.spec.template.spec.containers[*].env[] | select(.name | test("WARM_IP_TARGET"))'
# 수정
$ kubectl set env ds aws-node -n kube-system WARM_PREFIX_TARGET=1
