[EKS] Amazon EKS 버전 업그레이드, #2 WorkNode 본문

AWS/EKS

[EKS] Amazon EKS 버전 업그레이드, #2 WorkNode

기록하는 백앤드개발자 2022. 9. 28. 23:30
반응형



EKS 업그레이드
 - 1탄: EKS, AddOn
 - 2탄: WorkNode
 - 3탄:  kubectl



ㅁ 개요

 ㅇ Amazon EKS 버전 업그레이드 2탄, WorkNode 업그레이드에 대해서 정리하였다.

 ㅇ EKS 클러스트를 업그레이드를 완료하면, 해당 워크노드들의 EKS 버젼 업그레이드가 필요하다.

 ㅇ 이전 글:  Amazon EKS 버전 업그레이드, #1 EKS 클러스터





ㅁ EKS WorkNode 업그레이드를 위한 AWS 사용설명서



관리형 노드 그룹 업데이트 - Amazon EKS

관리형 노드 그룹 업데이트 관리형 노드 그룹 업데이트를 시작하면 Amazon EKS가 관리형 노드 업데이트 동작에 나열된 단계를 완료하여 자동으로 노드를 업데이트합니다. Amazon EKS 최적화 AMI를 사

docs.aws.amazon.com

 ㅇ EKS WorkNode를 업그레이드를 위한 AWS 사용 설명서이다.





ㅁ EKS WorkNode 버젼 확인

# eksctl를 통한 workNode 조회
$ eksctl get ng --cluster k8s-peterica
CLUSTER		NODEGROUP	STATUS	CREATED			MIN SIZE	MAX SIZE	DESIRED CAPACITY	INSTANCE TYPE	IMAGE ID	ASG NAME						TYPE
k8s-peterica	work-nodes	ACTIVE	2022-09-19T12:53:07Z	1		2		1			t3.medium	AL2_x86_64	eks-work-nodes-3ac1aae7-96b0-a054-d0e2-e4cfab4b1094	managed

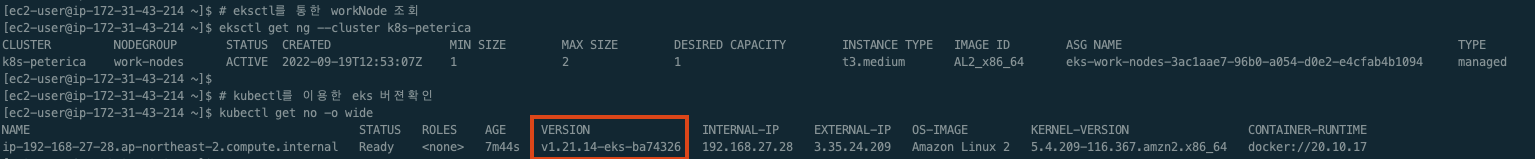

# kubectl를 이용한 eks 버젼확인
$ kubectl get no -o wide
NAME                                               STATUS   ROLES    AGE     VERSION                INTERNAL-IP     EXTERNAL-IP   OS-IMAGE         KERNEL-VERSION                 CONTAINER-RUNTIME
ip-192-168-27-28.ap-northeast-2.compute.internal   Ready    <none>   7m44s   v1.21.14-eks-ba74326   192.168.27.28   3.35.24.209   Amazon Linux 2   5.4.209-116.367.amzn2.x86_64   docker://20.10.17

 ㅇ workNode의 eks 버젼이 1.21임을 확인 할 수 있다.

 ㅇ eks을 업그레이드를 하기 위해서는 workNodeGroup의 AMI_ID를 변경해야 한다.

 ㅇ eks버전에 따른  AMI 아이를 찾아야한다.





ㅁ Amazon EKS 최적화 Amazon Linux AMI 버전

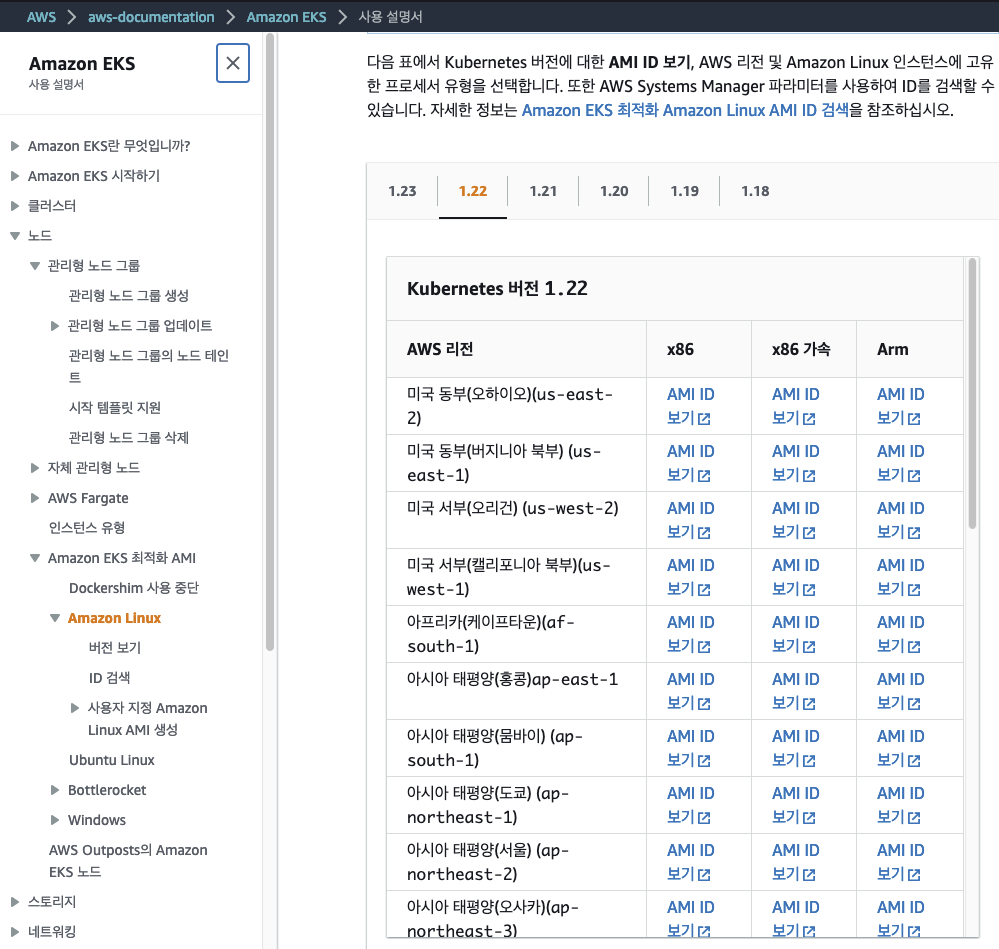

 ㅇ 이 곳에서 다음과 같은 표의 링크를 통해 Kubernetes 버전에 맞는 AMI ID를 찾아 볼 수 있다.

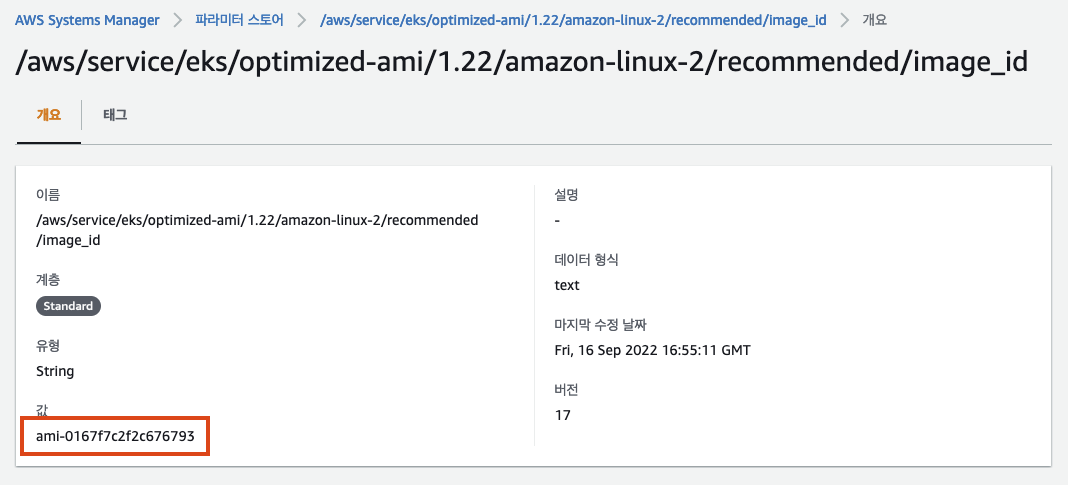

 ㅇ 서울의 AMI ID 보기를 클릭하면 아래의 그림으로 이동한다.





 ㅇ EKS 1.22에 최적화된 ami-0167f7c2f2c676793 값을 찾았다.





ㅁ CloudFormation 스택 수정

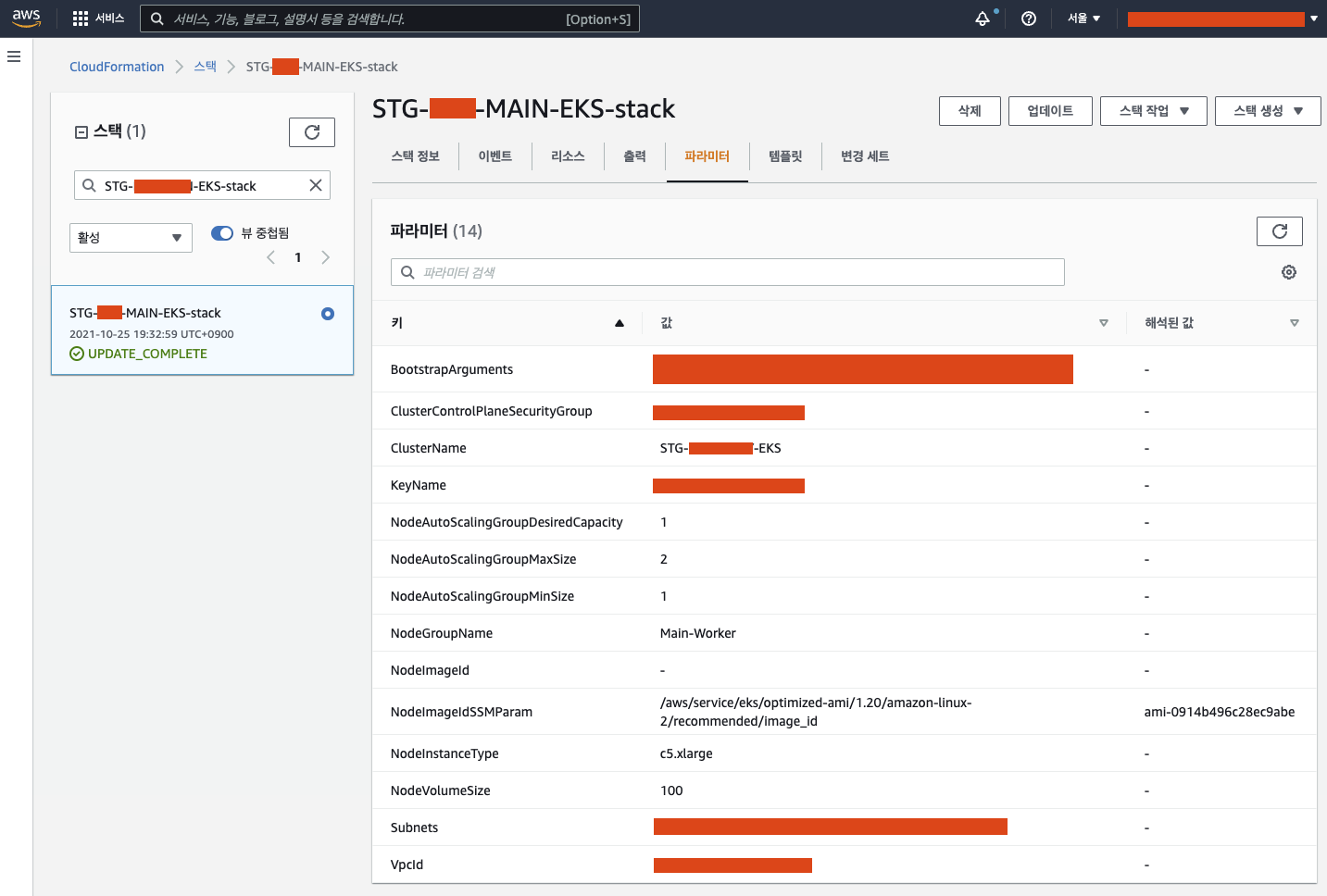

 ㅇ 현재 검수기의 스택 파라미터 정보이다.

 ㅇ 수정이 필요한 부분은 NodeImageIdSSMParam 부분이다.

 ㅇ 스택을 현재 템플릿 기준으로 업데이트를 하면 스택 세부 정보 지정 페이지로 이동한다.

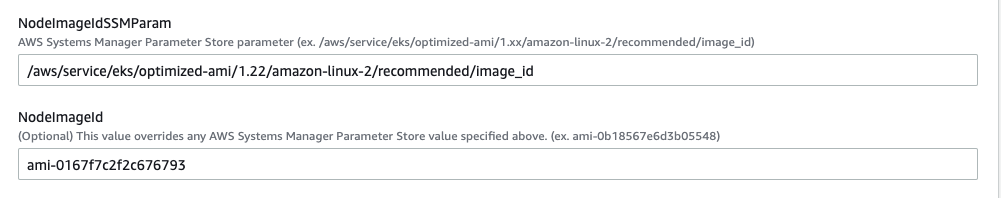

 ㅇ 여기서 NodeImageId를 ami 기준으로 꼭 넣어줘야한다.

 ㅇ NodeImageIdSSMParam으로만 할 경우 NodeImageId가 변경될 수도 있기 때문에 이런 경우 검증 절차를 거치지 않은 node 인스턴스가 작동할 수 있기 때문이다.

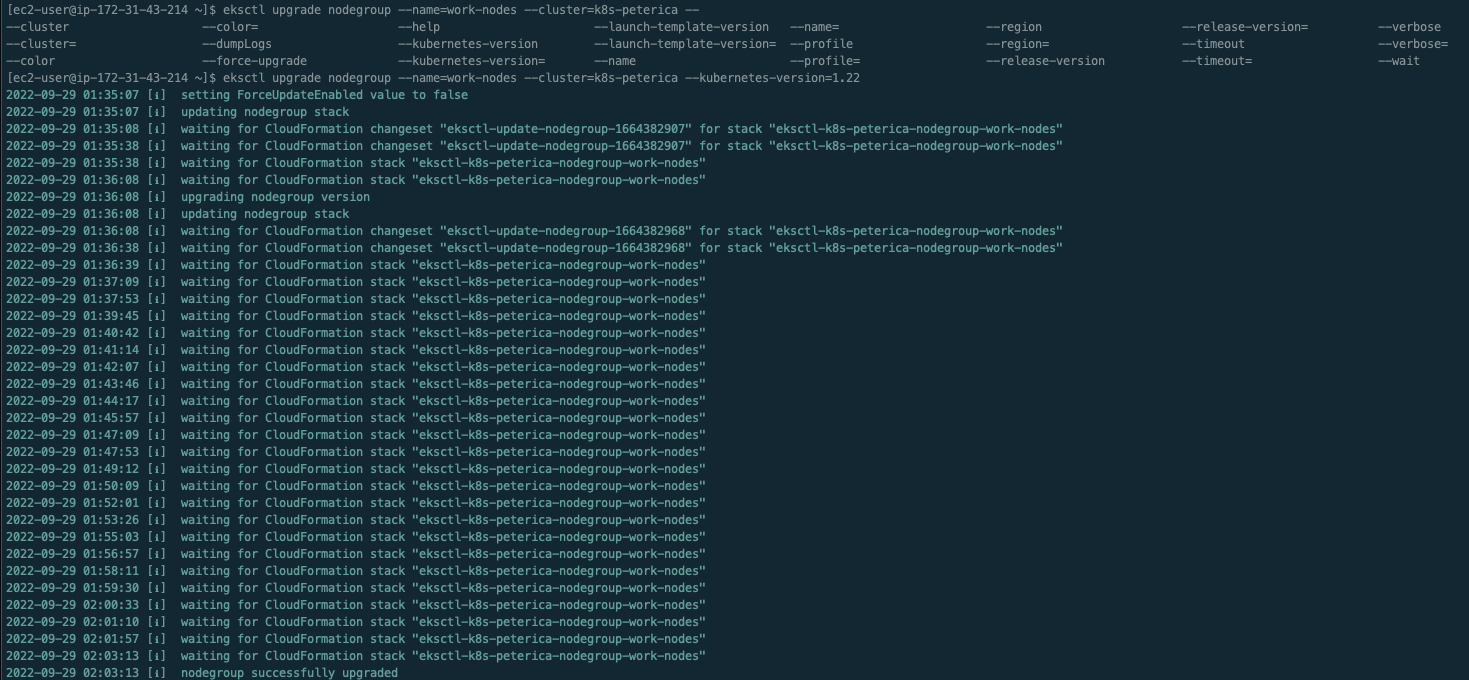

ㅁ EKSCTL 명령어를 통한 WorkNode EKS버젼 업그레이드

eksctl upgrade nodegroup --name=work-nodes --cluster=k8s-peterica --kubernetes-version=1.22

 ㅇ 테스트용으로 만든 EKS의 Cloudformation에는 파라미터를 설정할 수가 없다.

 ㅇ 그래서 eksctl로 버젼을 지정하여 workNode의 eks 버젼을 업그레이드하였다.

 ㅇ 교체작업은 새로운 node를 띄우고 rolling upgate 형식으로 진행되어 30분정도 걸렸다.

 ㅇ 빠른 작업을 위해서는 사전에 autoSacle 구룹의 node 갯수를 0으로 바꾸는 것이 좋겠다.

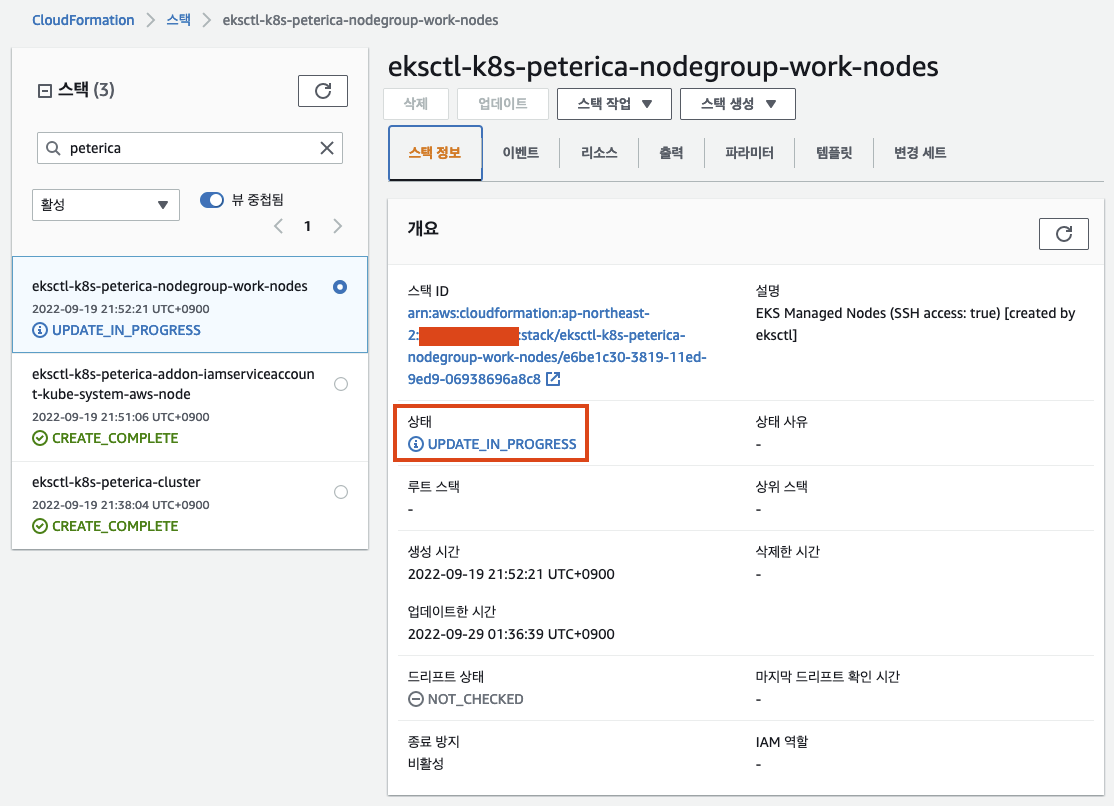

 ㅇ 실행하자 상태가 UPDATE_IN_PROGRESS로 변경되었다.





ㅁ 실질적으로 Node 교체과정 확인

[ec2-user@ip-172-31-43-214 ~]$ kubectl get no -w
NAME                                               STATUS   ROLES    AGE   VERSION
ip-192-168-27-28.ap-northeast-2.compute.internal   Ready    <none>   49m   v1.21.14-eks-ba74326
ip-192-168-27-28.ap-northeast-2.compute.internal   Ready    <none>   50m   v1.21.14-eks-ba74326
ip-192-168-32-142.ap-northeast-2.compute.internal   NotReady   <none>   0s    v1.22.12-eks-ba74326
ip-192-168-32-142.ap-northeast-2.compute.internal   NotReady   <none>   1s    v1.22.12-eks-ba74326
ip-192-168-32-142.ap-northeast-2.compute.internal   NotReady   <none>   2s    v1.22.12-eks-ba74326
ip-192-168-32-142.ap-northeast-2.compute.internal   NotReady   <none>   4s    v1.22.12-eks-ba74326
ip-192-168-32-142.ap-northeast-2.compute.internal   NotReady   <none>   16s   v1.22.12-eks-ba74326
ip-192-168-32-142.ap-northeast-2.compute.internal   Ready      <none>   31s   v1.22.12-eks-ba74326
ip-192-168-85-168.ap-northeast-2.compute.internal   NotReady   <none>   0s    v1.22.12-eks-ba74326
ip-192-168-85-168.ap-northeast-2.compute.internal   NotReady   <none>   3s    v1.22.12-eks-ba74326
ip-192-168-85-168.ap-northeast-2.compute.internal   NotReady   <none>   15s   v1.22.12-eks-ba74326
ip-192-168-85-168.ap-northeast-2.compute.internal   Ready      <none>   20s   v1.22.12-eks-ba74326
ip-192-168-85-168.ap-northeast-2.compute.internal   Ready      <none>   30s   v1.22.12-eks-ba74326
ip-192-168-82-87.ap-northeast-2.compute.internal    NotReady   <none>   0s    v1.22.12-eks-ba74326
ip-192-168-82-87.ap-northeast-2.compute.internal    NotReady   <none>   1s    v1.22.12-eks-ba74326
ip-192-168-82-87.ap-northeast-2.compute.internal    NotReady   <none>   2s    v1.22.12-eks-ba74326
ip-192-168-82-87.ap-northeast-2.compute.internal    NotReady   <none>   14s   v1.22.12-eks-ba74326
ip-192-168-82-87.ap-northeast-2.compute.internal    Ready      <none>   20s   v1.22.12-eks-ba74326
ip-192-168-82-87.ap-northeast-2.compute.internal    Ready      <none>   22s   v1.22.12-eks-ba74326
ip-192-168-82-87.ap-northeast-2.compute.internal    Ready      <none>   30s   v1.22.12-eks-ba74326
ip-192-168-27-28.ap-northeast-2.compute.internal    Ready      <none>   55m   v1.21.14-eks-ba74326
ip-192-168-5-27.ap-northeast-2.compute.internal     NotReady   <none>   0s    v1.22.12-eks-ba74326
ip-192-168-5-27.ap-northeast-2.compute.internal     NotReady   <none>   4s    v1.22.12-eks-ba74326
ip-192-168-5-27.ap-northeast-2.compute.internal     NotReady   <none>   10s   v1.22.12-eks-ba74326
ip-192-168-5-27.ap-northeast-2.compute.internal     NotReady   <none>   14s   v1.22.12-eks-ba74326
ip-192-168-5-27.ap-northeast-2.compute.internal     Ready      <none>   20s   v1.22.12-eks-ba74326
ip-192-168-32-142.ap-northeast-2.compute.internal   Ready      <none>   5m32s   v1.22.12-eks-ba74326
ip-192-168-5-27.ap-northeast-2.compute.internal     Ready      <none>   24s     v1.22.12-eks-ba74326
ip-192-168-27-28.ap-northeast-2.compute.internal    Ready,SchedulingDisabled   <none>   56m     v1.21.14-eks-ba74326
ip-192-168-27-28.ap-northeast-2.compute.internal    Ready,SchedulingDisabled   <none>   56m     v1.21.14-eks-ba74326
ip-192-168-5-27.ap-northeast-2.compute.internal     Ready                      <none>   30s     v1.22.12-eks-ba74326
ip-192-168-82-87.ap-northeast-2.compute.internal    Ready                      <none>   2m31s   v1.22.12-eks-ba74326
ip-192-168-5-27.ap-northeast-2.compute.internal     Ready                      <none>   60s     v1.22.12-eks-ba74326
ip-192-168-27-28.ap-northeast-2.compute.internal    Ready,SchedulingDisabled   <none>   58m     v1.21.14-eks-ba74326
ip-192-168-85-168.ap-northeast-2.compute.internal   Ready                      <none>   5m31s   v1.22.12-eks-ba74326
ip-192-168-27-28.ap-northeast-2.compute.internal    NotReady,SchedulingDisabled   <none>   59m     v1.21.14-eks-ba74326
ip-192-168-27-28.ap-northeast-2.compute.internal    NotReady,SchedulingDisabled   <none>   60m     v1.21.14-eks-ba74326
ip-192-168-82-87.ap-northeast-2.compute.internal    Ready                         <none>   6m46s   v1.22.12-eks-ba74326
ip-192-168-82-87.ap-northeast-2.compute.internal    Ready,SchedulingDisabled      <none>   6m47s   v1.22.12-eks-ba74326
ip-192-168-82-87.ap-northeast-2.compute.internal    Ready,SchedulingDisabled      <none>   6m47s   v1.22.12-eks-ba74326
ip-192-168-32-142.ap-northeast-2.compute.internal   Ready                         <none>   10m     v1.22.12-eks-ba74326
ip-192-168-82-87.ap-northeast-2.compute.internal    Ready,SchedulingDisabled      <none>   7m32s   v1.22.12-eks-ba74326
ip-192-168-5-27.ap-northeast-2.compute.internal     Ready                         <none>   6m1s    v1.22.12-eks-ba74326
ip-192-168-82-87.ap-northeast-2.compute.internal    NotReady,SchedulingDisabled   <none>   8m33s   v1.22.12-eks-ba74326
ip-192-168-82-87.ap-northeast-2.compute.internal    NotReady,SchedulingDisabled   <none>   8m56s   v1.22.12-eks-ba74326
ip-192-168-85-168.ap-northeast-2.compute.internal   Ready                         <none>   10m     v1.22.12-eks-ba74326
ip-192-168-5-27.ap-northeast-2.compute.internal     Ready                         <none>   7m55s   v1.22.12-eks-ba74326
ip-192-168-5-27.ap-northeast-2.compute.internal     Ready,SchedulingDisabled      <none>   7m56s   v1.22.12-eks-ba74326
ip-192-168-5-27.ap-northeast-2.compute.internal     Ready,SchedulingDisabled      <none>   7m56s   v1.22.12-eks-ba74326
ip-192-168-85-168.ap-northeast-2.compute.internal   Ready                         <none>   11m     v1.22.12-eks-ba74326
ip-192-168-5-27.ap-northeast-2.compute.internal     NotReady,SchedulingDisabled   <none>   9m35s   v1.22.12-eks-ba74326
ip-192-168-5-27.ap-northeast-2.compute.internal     NotReady,SchedulingDisabled   <none>   9m59s   v1.22.12-eks-ba74326
ip-192-168-32-142.ap-northeast-2.compute.internal   Ready                         <none>   15m     v1.22.12-eks-ba74326
ip-192-168-85-168.ap-northeast-2.compute.internal   Ready                         <none>   14m     v1.22.12-eks-ba74326
ip-192-168-85-168.ap-northeast-2.compute.internal   Ready,SchedulingDisabled      <none>   14m     v1.22.12-eks-ba74326
ip-192-168-85-168.ap-northeast-2.compute.internal   NotReady,SchedulingDisabled   <none>   15m     v1.22.12-eks-ba74326
ip-192-168-32-142.ap-northeast-2.compute.internal   Ready                         <none>   20m     v1.22.12-eks-ba74326

 ㅇ  kubectl get no -w 명령어를 통해 Node의 상황을 모니터링하였다.



ip-192-168-27-28.ap-northeast-2.compute.internal    Ready    <none>   49m   v1.21.14-eks-ba74326
ip-192-168-27-28.ap-northeast-2.compute.internal    Ready    <none>   55m   v1.21.14-eks-ba74326
ip-192-168-27-28.ap-northeast-2.compute.internal    Ready,SchedulingDisabled   <none>   56m     v1.21.14-eks-ba74326
ip-192-168-27-28.ap-northeast-2.compute.internal    Ready,SchedulingDisabled   <none>   58m     v1.21.14-eks-ba74326
ip-192-168-27-28.ap-northeast-2.compute.internal    NotReady,SchedulingDisabled   <none>   59m     v1.21.14-eks-ba74326
ip-192-168-27-28.ap-northeast-2.compute.internal    NotReady,SchedulingDisabled   <none>   60m     v1.21.14-eks-ba74326

ip-192-168-85-168.ap-northeast-2.compute.internal   NotReady   <none>   0s    v1.22.12-eks-ba74326
ip-192-168-85-168.ap-northeast-2.compute.internal   NotReady   <none>   15s   v1.22.12-eks-ba74326
ip-192-168-85-168.ap-northeast-2.compute.internal   Ready      <none>   20s   v1.22.12-eks-ba74326
ip-192-168-85-168.ap-northeast-2.compute.internal   Ready,SchedulingDisabled      <none>   14m     v1.22.12-eks-ba74326
ip-192-168-85-168.ap-northeast-2.compute.internal   NotReady,SchedulingDisabled   <none>   15m     v1.22.12-eks-ba74326
ip-192-168-85-168.ap-northeast-2.compute.internal   NotReady,SchedulingDisabled   <none>   15m     v1.22.12-eks-ba74326

ip-192-168-82-87.ap-northeast-2.compute.internal    NotReady   <none>   0s    v1.22.12-eks-ba74326
ip-192-168-82-87.ap-northeast-2.compute.internal    NotReady   <none>   14s   v1.22.12-eks-ba74326
ip-192-168-82-87.ap-northeast-2.compute.internal    Ready      <none>   20s   v1.22.12-eks-ba74326
ip-192-168-82-87.ap-northeast-2.compute.internal    Ready      <none>   6m46s   v1.22.12-eks-ba74326
ip-192-168-82-87.ap-northeast-2.compute.internal    Ready,SchedulingDisabled      <none>   7m32s   v1.22.12-eks-ba74326
ip-192-168-82-87.ap-northeast-2.compute.internal    NotReady,SchedulingDisabled   <none>   8m56s   v1.22.12-eks-ba74326

ip-192-168-5-27.ap-northeast-2.compute.internal     NotReady   <none>   0s    v1.22.12-eks-ba74326
ip-192-168-5-27.ap-northeast-2.compute.internal     NotReady   <none>   14s   v1.22.12-eks-ba74326
ip-192-168-5-27.ap-northeast-2.compute.internal     Ready      <none>   20s   v1.22.12-eks-ba74326
ip-192-168-5-27.ap-northeast-2.compute.internal     Ready,SchedulingDisabled      <none>   7m56s   v1.22.12-eks-ba74326
ip-192-168-5-27.ap-northeast-2.compute.internal     NotReady,SchedulingDisabled   <none>   9m59s   v1.22.12-eks-ba74326

ip-192-168-32-142.ap-northeast-2.compute.internal   NotReady   <none>   0s    v1.22.12-eks-ba74326
ip-192-168-32-142.ap-northeast-2.compute.internal   NotReady   <none>   16s   v1.22.12-eks-ba74326
ip-192-168-32-142.ap-northeast-2.compute.internal   Ready      <none>   21s   v1.22.12-eks-ba74326
ip-192-168-32-142.ap-northeast-2.compute.internal   Ready      <none>   20m   v1.22.12-eks-ba74326

 ㅇ 위의 내용을 아이피별로 정리해 보았다.

 ㅇ 신규노드가 생성되고, 기존의 노드가 바로 교체되는 것이 아니라 스케줄에서 빼놓은 상태에서 10분을 기다려 주었다.



 ㅇ 현재는 192.168.32.142 하나의 노드만 가동 중이다.





ㅁ 테스트를 마치고 노드 정리

[ec2-user@ip-172-31-43-214 ~]$  eksctl scale nodegroup --name=work-nodes --cluster=k8s-peterica --nodes=0 --nodes-min=0
2022-09-29 02:18:55 [ℹ]  scaling nodegroup "work-nodes" in cluster k8s-peterica
2022-09-29 02:18:56 [ℹ]  waiting for scaling of nodegroup "work-nodes" to complete
2022-09-29 02:22:01 [ℹ]  nodegroup successfully scaled
